- Емкость из стали 09Г2С с антикоррозийной защитой
- Система подогрева (масляные регистры, змеевики подогрева, жаровые трубы или ТЭНы)
- Теплоизоляция минеральной ватой (базальт) с окожушиванием оцинкованной сталью
- Люк-лаз для обслуживания
- Патрубки для налива/слива битума, ПБВ, гудрона
- Термометр и датчики уровня
- Дыхательная система для компенсации давления
Фильтры
| Название | Объем | Материал | Вид | Характеристики | ||
|---|---|---|---|---|---|---|
 |
Горизонтальная емкость для ГСМ 20 м3 | — | — | — |
РГСц
|
|
 |

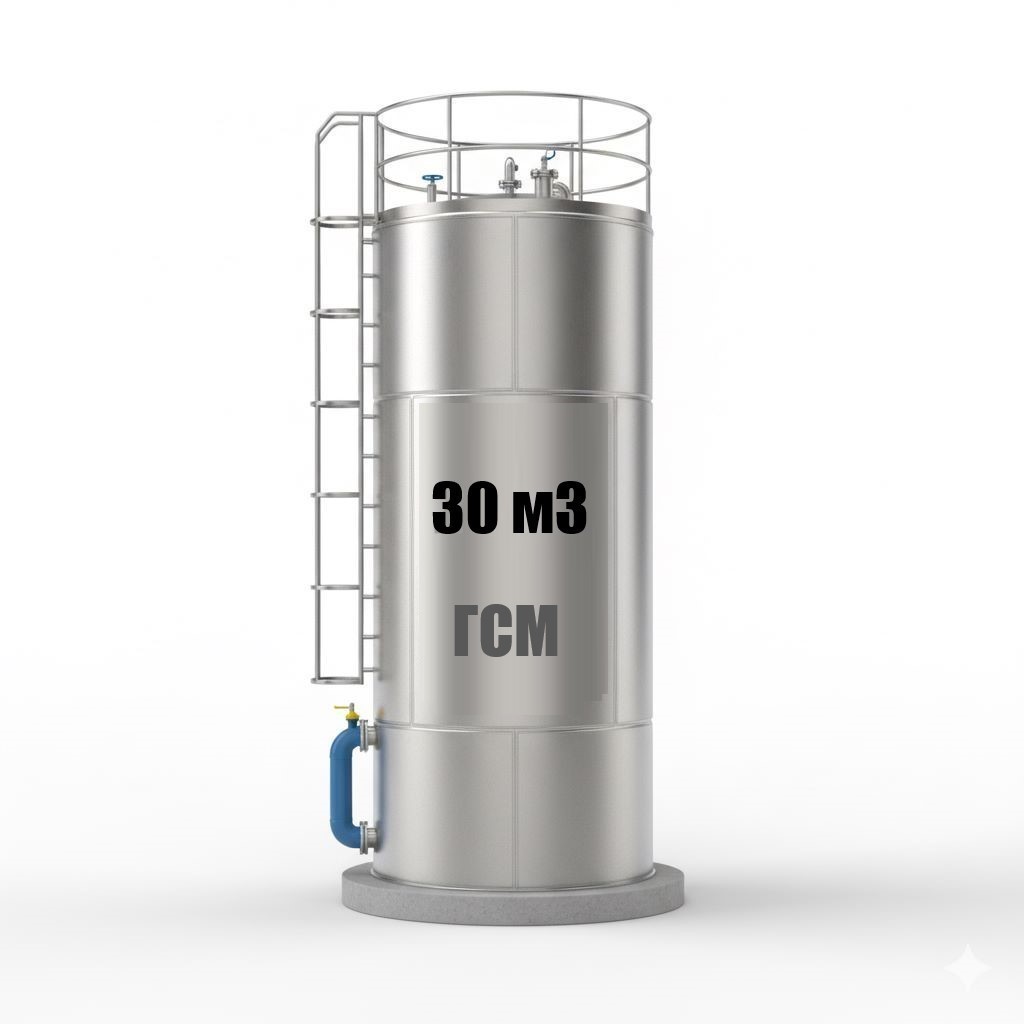

Вертикальная емкость 30 м3 | — | — | — |
РВСц
|
|
 |
Подземная емкость для ГСМ 40 м3 | — | — | — |
РГСц
|
|
 |
Вертикальная емкость для ГСМ 50 м3 | — | — | — |
РВСц
|
|
 |
Емкость для хранения топлива 75 м3 | — | — | — |
РГСц
|
|
 |
Вертикальная емкость для топлива 100 м3 | — | — | — |
РВСц
|
Опросник под №=5 не найден в базе.
Технические детали
| Параметр | Горизонтальные РГС | Вертикальные РВС |
|---|---|---|
| Объем | 3-50 м³ | 10-100 м³ |
| Материал | Сталь 09Г2С, 10ХСНД | Сталь 09Г2С, 10ХСНД |
| Температура эксплуатации | от -40°C до +250°C | от -40°C до +250°C |
| Рабочее давление | до 0,07 МПа | до 0,07 МПа |
| Тип днища | Эллиптическое, коническое | Плоское, конические |
| Срок службы | 30 лет | 30 лет |
Системы подогрева
| Тип подогрева | Теплоноситель | Площадь теплообмена | Применение |
|---|---|---|---|
| Масляные регистры | Термальное масло (280-320°C) | Рассчитывается индивидуально | Битум, ПБВ, гудрон — основная система для АБЗ |
| Змеевики подогрева | Вода, пар, термальное масло | Увеличенная для быстрого нагрева | Вязкие нефтепродукты с температурой текучести до 180°C |
| Жаровые трубы | Газ/дизель (прямой нагрев) | Максимальная | Интенсивный разогрев битума на терминалах |
| ТЭНы (электрический подогрев) | Электричество | Ограниченная (до 10 м³) | Битумная эмульсия, ПБВ на малых АБЗ |
| Паровой подогрев | Пар 2-6 атм | Стандартная | Темная нефтехимия при наличии паровых котлов |
Теплоизоляция (Термос) для снижения энергозатрат:
| Тип изоляции | Материал | Толщина | Эффект |
|---|---|---|---|
| Минеральная вата (базальт) | Базальтовое волокно + окожушивание | 80-150 мм | Сохранение тепла, снижение энергозатрат на 40-60% |
| Окожушивание оцинкованной сталью | Оцинкованная сталь 0,5-0,8 мм | - | Защита изоляции от атмосферных воздействий |
| Сэндвич-панели | Металл + утеплитель + металл | 100-200 мм | Максимальное сохранение тепла для северных регионов |
| Напыление ППУ | Пенополиуретан | 50-80 мм | Бесшовная изоляция без мостиков холода |
Комплектация
Базовая и расширенная комплектация
- Резервуар с системой масляных регистров для циркуляции термального масла
- Нагреватель жидкого теплоносителя (котел-утилизатор) на газу/дизеле
- Полная теплоизоляция типа «термос» с окожушиванием для снижения энергозатрат
- Автоматика поддержания температуры текучести битума (140-180°C)
- Система предотвращения застывания битума с аварийной сигнализацией
- Битумопровод с подогревом для транспортировки в смеситель АБЗ
-
Увеличенную площадь теплообмена змеевиков для ускоренного разогрева
-
Вертикальные «свечи» для улучшения циркуляции разогретого битума
-
Сэндвич-панели вместо минеральной ваты для максимального сохранения тепла
-
Систему паровой подогрев для объектов с существующей паровой котельной
-
Комбинированный подогрев (масляные регистры + ТЭНы) для резервного нагрева
-
Битумную плавильню для фасованного битума
-
Обвязку с насосами, фильтрами и запорной арматурой
Для хранения ПБВ и битумной эмульсии:
-
Пониженная температура хранения (160-190°C для ПБВ, 80-120°C для эмульсии)
-
Система «мягкого» нагрева для предотвращения расслоения
-
Мешалка для перемешивания битумной эмульсии
-
Усиленная теплоизоляция для сохранения тепла между циклами производства
Заводское изготовление
Производим емкости для хранения темной нефтехимии и вязких нефтепродуктов из стали 09Г2С и 10ХСНД. Каждая емкость проходит гидравлические испытания и контроль сварных швов перед отгрузкой. Система подогрева рассчитывается индивидуально с учетом температуры текучести продукта, объема и площади теплообмена. Масляные регистры изготавливаются из трубы Ø57-108 мм для циркуляции термального масла, жаровые трубы комплектуются промышленными горелками на газу или дизеле. Теплоизоляция выполняется минеральной ватой (базальт) толщиной 100-150 мм с окожушиванием оцинкованной сталью или сэндвич-панелями для снижения энергозатрат. Конструкторское бюро разрабатывает проект с учетом застывания битума при низких температурах и необходимости поддержания рабочей температуры на АБЗ (асфальтобетонном заводе)
Наши объекты
РВС 200 м³ для дорожной службы в Тольятти
Регион: Самарская область
Год: 2024
Емкость с подогревом для АБЗ в Казани
Регион: Татарстан
Год: 2025

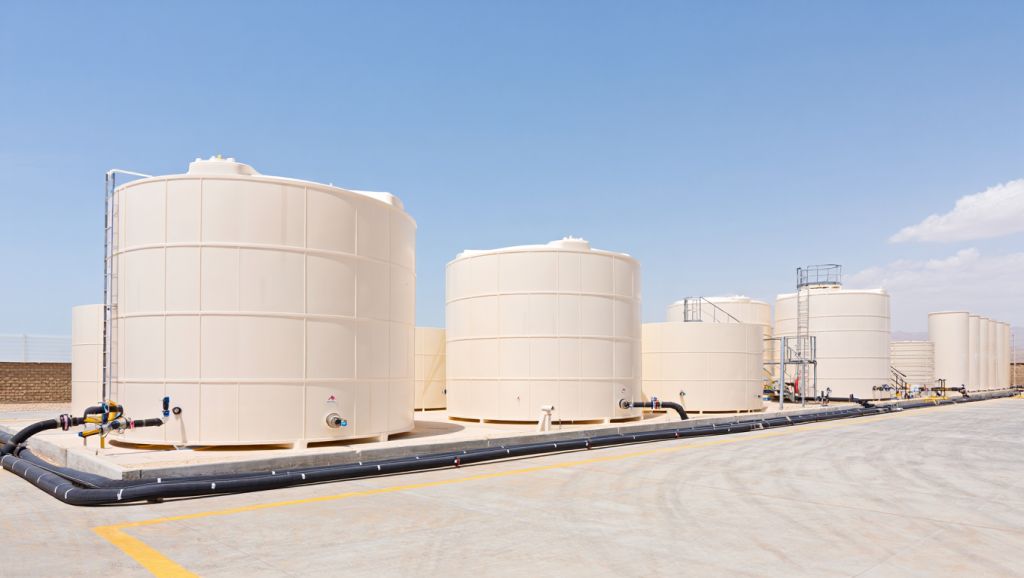

Резервуарный парк для нефтебазы (3×150 м³)
Регион: Урал
Год: 2023
РВС 100 м³ для дорожной службы в Уфе
Регион: Республика Башкортостан
Год: 2024
Доставка и монтаж
Работаем с негабаритом: увязка маршрутов, упаковка, крепление и сопровождение по требованиям перевозки.
Способы доставки
- Авто (фуры/тралы) увязка негабарита
- ЖД (платформы), логистика по графику
- Комплектная отгрузка, маркировка
Монтаж
- Шеф‑монтаж (контроль сборки)
- Монтаж под ключ
- Испытания/ввод в эксплуатацию (по ТЗ)
Сертификаты и разрешения
Предоставляем полный пакет документов: паспорт с техническими характеристиками системы подогрева, расчет площади теплообмена змеевиков и масляных регистров, сертификаты соответствия на сталь и теплоизоляционные материалы, протоколы гидравлических испытаний, лицензию СРО на монтажные работы. Конструкция соответствует требованиям ГОСТ 12.1.007 для хранения ГСМ 1-4 классов опасности и обеспечивает безопасное хранение битума, ПБВ (полимерно-битумного вяжущего), гудрона и битумной эмульсии при температуре от -40°C до +250°C
Наши мастера
Валерий
Проектировщик
Оксана
Менеджер
Анастасия
Менеджер
Владимир
Инженер
Вопросы и ответы
Здесь собраны типовые вопросы инженеров
Какая система подогрева лучше для битума?
Для асфальтобетонных заводов (АБЗ) оптимальны масляные регистры с циркуляцией термального масла — они обеспечивают равномерный нагрев большого объема битума до температуры текучести 140-180°C. Жаровые трубы применяются для интенсивного разогрева на терминалах, ТЭНы (электрический подогрев) — для малых объемов до 10 м³.
Зачем нужна теплоизоляция (термос)?
Теплоизоляция минеральной ватой (базальт) с окожушиванием оцинкованной сталью или сэндвич-панелями обеспечивает сохранение тепла и снижение энергозатрат на 40-60%. Это критично для предотвращения застывания битума, ПБВ и гудрона при хранении в зимний период.
Что такое котел-утилизатор?
Котел-утилизатор (нагреватель жидкого теплоносителя) нагревает термальное масло до 280-320°C и обеспечивает циркуляцию теплоносителя через змеевики подогрева и масляные регистры резервуара. Мощность котла рассчитывается по площади теплообмена и требуемой температуре продукта
Можно ли хранить ПБВ в обычном емкости для битумной?
ПБВ (полимерно-битумное вяжущее) требует более высокой температуры хранения (160-190°C) и системы «мягкого» нагрева для предотвращения расслоения. Необходима усиленная теплоизоляция и точная автоматика поддержания температуры.
Что лучше — паровой или масляный подогрев?
Паровой подогрев экономичен при наличии паровых котлов на объекте, но ограничен температурой пара (до 180°C). Масляные регистры с термальным маслом обеспечивают нагрев до 250°C и более равномерное распределение тепла для вязких нефтепродуктов.
Как рассчитать площадь теплообмена?
Площадь теплообмена змеевиков подогрева рассчитывается исходя из объема резервуара, температуры текучести продукта (битум, гудрон, ПБВ), температуры теплоносителя и требуемого времени разогрева. Наши инженеры выполнят расчет под вашу специфику
