Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Рабочая температура битума | +120°C — +180°C |
| Температура застывания битума | +80°C — +100°C |
| Минимальная температура окружающей среды | -40°C |
| Допустимое избыточное давление | 0,07 МПа |
| Мощность системы подогрева | 30-60 кВт |
| Тип подогрева | Масляный, электрический (ТЭНы), паровой |
| Материал изготовления | Сталь Ст3, 09Г2С или 10ХСНД |
| Материал термоизоляции | Минеральная вата (базальт) |
| Материал окожушивания | Оцинкованная сталь |
| Расчетный срок эксплуатации | 25-30 лет |
Описание и области применения

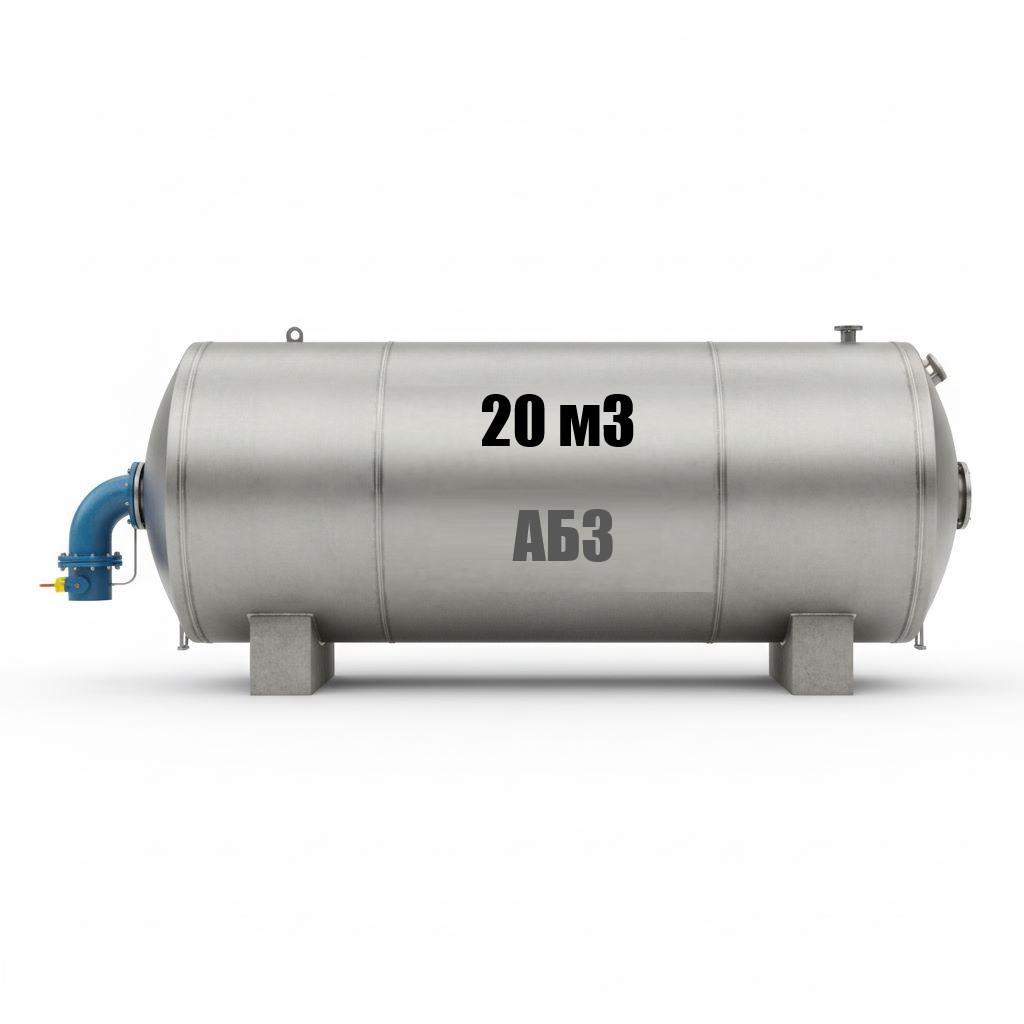

Горизонтальный резервуар объемом 20 м³ для асфальтобетонного завода представляет собой специализированную емкость, предназначенную для хранения и подогрева темной нефтехимии — битума, полимерно-битумного вяжущего, гудрона и битумной эмульсии. Конструкция обеспечивает поддержание температуры текучести вязких нефтепродуктов, предотвращая застывание битума в процессе эксплуатации на АБЗ. Резервуар комплектуется системой подогрева и мешалкой для поддержания однородности продукта, а горизонтальное исполнение позволяет оптимально разместить оборудование на производственной площадке асфальтобетонного завода.
Система подогрева и теплообмена
Резервуар оснащается эффективной системой подогрева на базе масляных регистров с циркуляцией термального масла через змеевики подогрева, что обеспечивает равномерный прогрев всего объема битума. В качестве альтернативных решений могут применяться жаровые трубы, электрический подогрев на базе ТЭНов или паровой подогрев с использованием котла-утилизатора, при этом площадь теплообмена рассчитывается исходя из требований поддержания рабочей температуры вязких нефтепродуктов. Циркуляция теплоносителя обеспечивает стабильность температурного режима и предотвращает локальный перегрев ПБВ и других битумных материалов.
Термоизоляция и энергоэффективность
Конструкция резервуара выполняется по типу «термос» с окожушиванием из оцинкованной стали и внутренним слоем минеральной ваты на базальтовой основе толщиной 80-100 мм для сохранения тепла. Возможно применение сэндвич-панелей, которые обеспечивают снижение энергозатрат на поддержание температуры текучести битумной эмульсии и других продуктов переработки нефти. Качественная термоизоляция минимизирует теплопотери в холодное время года, что критично для бесперебойной работы асфальтобетонного завода.
Дополнительная комплектация
- Масляные регистры или ТЭНы для электрического подогрева битума
- Мешалка для поддержания однородности вязких нефтепродуктов
- Термоизоляция «термос» из минеральной ваты с окожушиванием оцинкованной сталью
- Змеевики подогрева для равномерного распределения температуры
- Система циркуляции термального масла или паровой подогрев
- Датчики температуры для контроля застывания битума
- Загрузочный и сливной патрубки с запорной арматурой
- Паспорт резервуара с техническими характеристиками
- Сертификаты соответствия для эксплуатации на АБЗ
🚚 Информация о доставке резервуара 20 м³
Для транспортировки горизонтального резервуара данной модели требуется:
Автотранспорт: 1 низкорамная платформа или бортовой грузовик грузоподъемностью до 8-10 тонн с длиной площадки не менее 7-9 метров. Габариты конструкции позволяют перевозить резервуар в собранном виде с установленными масляными регистрами, термоизоляцией и окожушиванием из оцинкованной стали, либо в разобранном виде с отдельной доставкой системы подогрева и комплектующих.
Ж/Д транспорт: 1 открытая платформа или полувагон для транспортировки на дальние расстояния.
Мы предоставляем схемы погрузки и при необходимости оформляем разрешение на перевозку негабарита. Резервуар отгружается с производства после проведения гидравлических испытаний и проверки системы подогрева.
