Технические характеристики резервуара 100 м³
| Параметр | Значение |
|---|---|
| Рабочая температура продукта | +80 — +180°C |
| Температура теплоносителя | до +250°C |
| Мощность системы подогрева | 50-100 кВт |
| Толщина термоизоляции | 100-150 мм |
| Минимальная температура окружающей среды | -40°C |
| Допустимое избыточное давление | 0,002 МПа |
| Расчетный срок эксплуатации | 25-30 лет |
| Материал изготовления | Сталь 09Г2С или Ст3 |
Описание и области применения

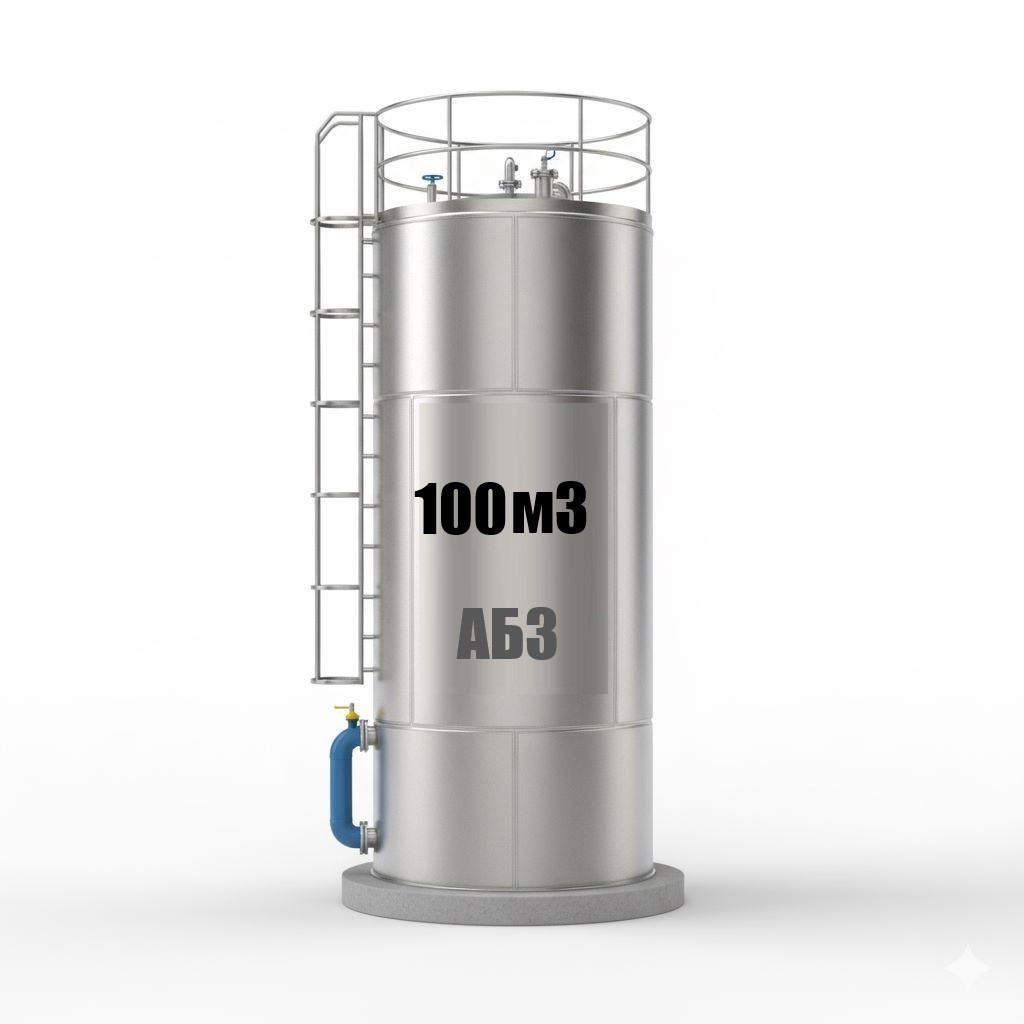

Вертикальный резервуар для АБЗ объемом 100 м³ представляет собой специализированное стальное оборудование для хранения и подготовки вязких нефтепродуктов, битума, ПБВ, гудрона и битумной эмульсии на асфальтобетонных заводах. Конструкция оснащена системой подогрева для поддержания необходимой температуры текучести продукта и предотвращения застывания битума, что обеспечивает бесперебойную работу технологического процесса производства асфальтобетонных смесей. Резервуар комплектуется мешалкой для равномерного распределения температуры и однородности темной нефтехимии, а также системой термоизоляции для снижения энергозатрат и сохранения тепла.
Особенности конструкции и монтажа
Вертикальный резервуар изготавливается из стального листа толщиной 6-8 мм с внутренней системой подогрева, включающей масляные регистры, змеевики подогрева или жаровые трубы для циркуляции теплоносителя. Система подогрева может быть выполнена с использованием термального масла, ТЭНов или парового подогрева с подключением к котлу-утилизатору, при этом площадь теплообмена рассчитывается исходя из объема резервуара и характеристик хранимого продукта. Конструкция оснащается термоизоляцией типа «термос» с окожушиванием из оцинкованной стали и внутренним слоем минеральной ваты или базальта, а также может комплектоваться сэндвич-панелями для максимального сохранения тепла. Монтаж резервуара выполняется на подготовленное бетонное основание с установкой на опорные лапы или кольцо жесткости, после чего производятся пусконаладочные работы систем подогрева и автоматики.
Дополнительная комплектация
- Система подогрева с масляными регистрами, змеевиками или ТЭНами для поддержания температуры текучести битума
- Мешалка для равномерного распределения температуры и перемешивания вязких нефтепродуктов
- Термоизоляция типа «термос» с окожушиванием из оцинкованной стали и минеральной ватой для снижения энергозатрат
- Паровой подогрев с подключением к котлу-утилизатору для циркуляции теплоносителя
- Жаровые трубы или змеевики с увеличенной площадью теплообмена для гудрона и ПБВ
- Сэндвич-панели для дополнительного сохранения тепла в зимний период
- Датчики температуры и автоматика контроля нагрева для предотвращения перегрева продукта
- Люки-лазы для обслуживания и очистки внутренней поверхности резервуара
- Дыхательная арматура и предохранительный клапан для безопасной эксплуатации
- Лестница с площадкой обслуживания для доступа к верхнему люку
- Паспорт резервуара с техническими характеристиками и инструкцией по эксплуатации
- Услуга негабаритной перевозки с доставкой до объекта АБЗ
🚚 Информация о доставке резервуара 100 м³
Для транспортировки металлоконструкций данной модели требуется:
Автотранспорт: 1-2 бортовых грузовика или низкорамная платформа грузоподъемностью до 25-30 тонн (длина площадки не менее 12-14 м). Габариты конструкции позволяют перевозить резервуар в собранном виде при диаметре до 3,6 м или секциями (обечайки, днище, крыша, система подогрева, термоизоляция) для последующей сборки на объекте заказчика.
Ж/Д транспорт: 1-2 платформы или полувагоны для транспортировки на дальние расстояния.
Мы предоставляем схемы погрузки и при необходимости оформляем разрешение на перевозку негабарита. Вертикальный резервуар 100 м³ отгружается с производства после проведения гидравлических испытаний системы подогрева и проверки термоизоляции, что упрощает логистику и монтаж на асфальтобетонном заводе.
