Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Рабочая температура продукта | +80-180°C |
| Температура застывания битума | не ниже +60°C |
| Минимальная температура окружающей среды | -40°C / -50°C |
| Допустимое избыточное давление | 0,07 МПа |
| Тип подогрева | Масляные регистры / Паровой / ТЭНы (электрический) |
| Теплоноситель | Термальное масло / Пар |
| Термоизоляция | Минеральная вата базальт 100-150 мм |
| Окожушивание | Оцинкованная сталь |
| Площадь теплообмена | 15-20 м² |
| Мощность мешалки | 2,2-4 кВт |
| Расчетный срок эксплуатации | 20-25 лет |
Описание и области применения

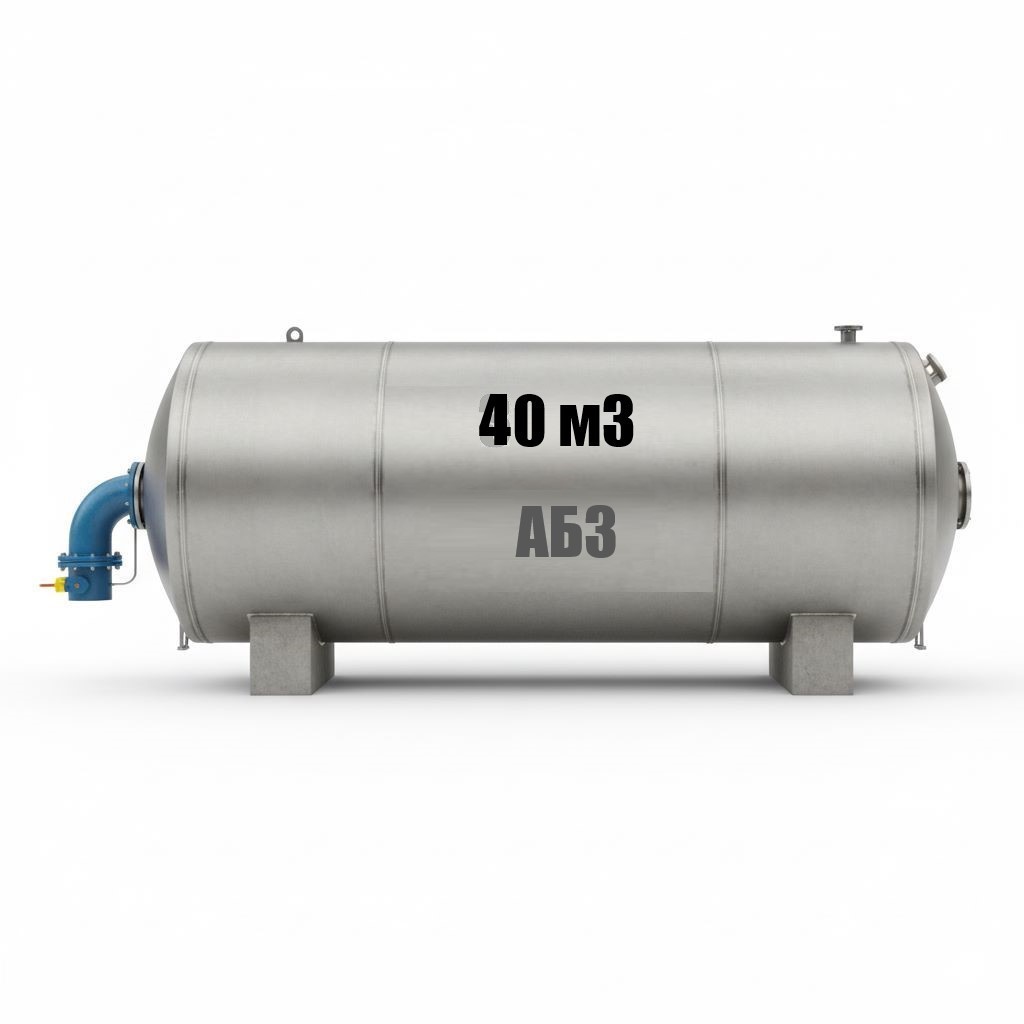

Горизонтальный резервуар объемом 40 м³ представляет собой специализированную емкость для хранения и подготовки вязких нефтепродуктов на асфальтобетонном заводе, обеспечивая сохранение необходимой температуры текучести битума, гудрона и полимерно-битумного вяжущего. Конструкция выполнена в виде цилиндрической емкости с эллиптическими днищами и укомплектована системой подогрева для предотвращения застывания битума, что позволяет поддерживать рабочую вязкость темной нефтехимии и битумной эмульсии при любых температурных режимах. Резервуар оснащается мешалкой для равномерного перемешивания ПБВ, площадью теплообмена достаточной для эффективной циркуляции теплоносителя, а также системой термоизоляции для снижения энергозатрат и сохранения тепла.
Особенности конструкции и монтажа
Горизонтальный резервуар для АБЗ изготавливается из стального листа с защитным антикоррозийным покрытием и устанавливается на опорные стойки или железобетонные фундаменты с креплением анкерными болтами. Монтаж выполняется краном с последующей обвязкой трубопроводами подачи и выгрузки продукта, включая установку змеевиков подогрева, жаровых труб или масляных регистров внутри корпуса для циркуляции термального масла от котла-утилизатора. Конструкция оборудуется люками для обслуживания, штуцерами для подключения парового подогрева или ТЭНов при использовании электрического подогрева, а термоизоляция выполняется методом окожушивания оцинкованной сталью с прокладкой минеральной ваты базальтового типа или сэндвич-панелями для создания эффекта термоса. Система подогрева может быть реализована через масляные регистры с непрерывной циркуляцией теплоносителя либо паровой контур, обеспечивая стабильную температуру хранимого продукта.
Дополнительная комплектация
- Система подогрева: масляные регистры с термальным маслом, змеевики подогрева, жаровые трубы или ТЭНы для электрического подогрева
- Паровой подогрев с контуром циркуляции теплоносителя от котла-утилизатора для энергоэффективной работы
- Мешалка для равномерного перемешивания вязких нефтепродуктов и предотвращения расслоения ПБВ
- Термоизоляция типа «Термос»: окожушивание оцинкованной сталью с минеральной ватой базальтового типа или сэндвич-панелями
- Площадь теплообмена оптимизирована для быстрого прогрева и поддержания температуры текучести битума
- Датчики температуры и уровня для контроля технологического процесса на асфальтобетонном заводе
- Защитное антикоррозийное покрытие для работы с темной нефтехимией и битумной эмульсией
- Паспорт резервуара с техническими характеристиками и инструкцией по эксплуатации
- Услуга доставки автотранспортом или ж/д платформой с оформлением разрешения на перевозку негабарита
🚚 Информация о доставке резервуара 40 м³
Для транспортировки металлоконструкций данной модели требуется:
Автотранспорт: 1 низкорамная платформа или трал грузоподъемностью до 10-12 тонн с длиной площадки не менее 10-12 м. Габариты резервуара позволяют перевозить емкость в полностью собранном виде с установленными змеевиками подогрева, жаровыми трубами и масляными регистрами, либо в разобранном состоянии с отдельной доставкой комплектующих (мешалка, ТЭНы, сэндвич-панели теплоизоляции, оцинкованная сталь окожушивания).
Ж/Д транспорт: 1 открытая платформа или полувагон для транспортировки на дальние расстояния с возможностью размещения котла-утилизатора и системы циркуляции теплоносителя.
Мы предоставляем схемы погрузки и при необходимости оформляем разрешение на перевозку негабарита. Горизонтальный резервуар 40 м³ для асфальтобетонного завода отгружается с производства после гидравлических испытаний и проверки герметичности сварных швов, что гарантирует готовность к эксплуатации с вязкими нефтепродуктами, гудроном и полимерно-битумным вяжущим.
